Elétrica básica da piscina: o que a NBR 5410 exige pra você não tomar choque

Por que piscina é o ponto mais perigoso da instalação elétrica

A corrente elétrica procura o caminho mais fácil pra terra, e o corpo humano molhado é um ótimo caminho. Fora da água a pele seca oferece uma resistência que segura boa parte do choque; dentro da piscina, com a pele encharcada e o corpo todo em contato com um grande volume de água, essa resistência despenca. O resultado é que uma fuga de corrente que daria só um "tranco" na cozinha pode ser fatal dentro da piscina.

Por isso a NBR 5410 (a norma brasileira de instalações elétricas de baixa tensão) trata a piscina como uma "localização contendo banheira ou piscina" e cria zonas de proteção ao redor dela. Quanto mais perto da água, mais rígida a regra. A lógica é simples: na água e na borda molhada, nada de tensão perigosa; afastando-se, as exigências relaxam.

Proteção 1 — Iluminação em extrabaixa tensão (12V)

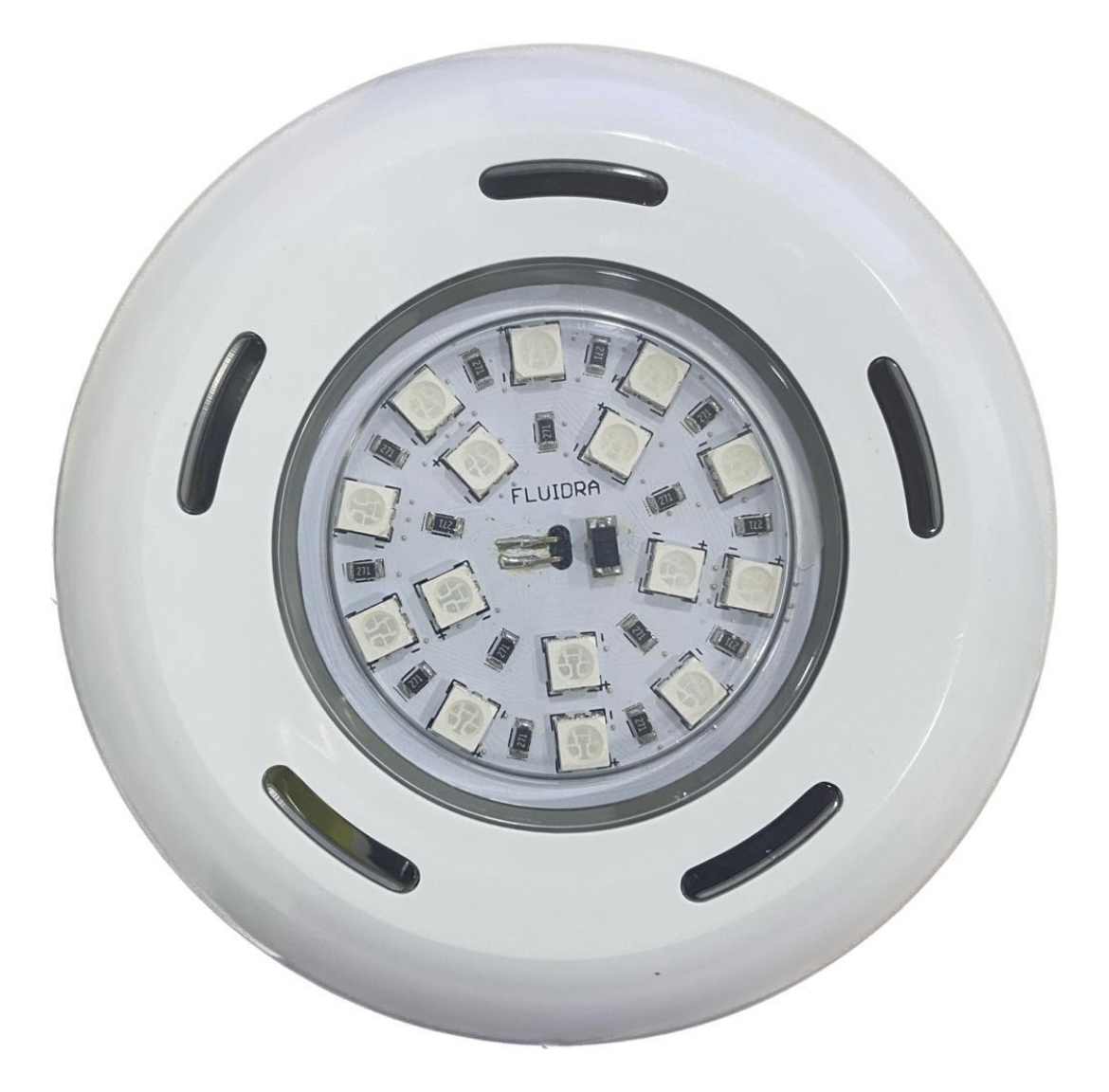

Refletor submerso NUNCA é ligado direto nos 127V ou 220V da casa. A norma exige extrabaixa tensão de segurança (a famosa SELV) para a luz dentro da água: 12V, alimentados por uma fonte ou transformador de segurança instalado longe da piscina, na casa de máquinas.

A ideia é que, mesmo que algo dê errado dentro da água, a tensão que chega ao banhista seja baixa demais pra causar dano. Por isso a fonte fica seca, abrigada, e só os 12V descem pelo cabo até o nicho do refletor. Trocar uma fonte queimada por uma de potência errada, ou tentar "puxar 220 direto" pro refletor, é um erro grave e comum.

• Refletor de piscina: sempre 12V (extrabaixa tensão), nunca a tensão da rede.
• A fonte/transformador fica na casa de máquinas, em local seco e ventilado.
• Dimensione a fonte pela soma das potências dos refletores, com folga.

Proteção 2 — DR (Dispositivo Diferencial Residual) de 30 mA

O DR é o herói anônimo da segurança em piscina. Ele compara a corrente que vai pra carga com a que volta; se "sumir" corrente no caminho — porque está vazando pra terra através de alguém — ele desarma em frações de segundo. Para áreas molhadas, a norma exige DR de alta sensibilidade, de 30 mA, que dispara antes de a corrente chegar a níveis que param o coração.

Toda alimentação ligada à piscina — bomba, aquecedor, iluminação, tomadas próximas — deve passar por DR de 30 mA. Disjuntor comum NÃO substitui o DR: o disjuntor protege o fio contra sobrecarga e curto, o DR protege a PESSOA contra choque. São funções diferentes e você precisa dos dois.

Proteção 3 — Aterramento de tudo que é metálico e elétrico

Aterrar é dar à corrente de fuga um caminho seguro pra terra, fora do corpo das pessoas. Carcaça do motor da bomba, corpo do aquecedor, nichos metálicos, escadas e qualquer estrutura metálica próxima precisam estar ligados ao condutor de proteção (o fio terra).

Sem aterramento, uma fuga interna deixa a carcaça do equipamento "energizada" esperando alguém encostar. Com aterramento + DR, essa mesma fuga vira um desarme instantâneo em vez de um acidente. É a dupla que salva: o terra dá o caminho, o DR percebe e corta.

Proteção 4 — Ligação equipotencial: a que quase ninguém faz

É a proteção mais esquecida e uma das mais importantes. A ligação equipotencial conecta entre si todas as partes metálicas ao redor da piscina — escada, corrimão, ferragens da estrutura, tubulação metálica, nichos — num mesmo ponto de terra. O objetivo não é só escoar fuga, mas garantir que tudo que o banhista pode tocar esteja no MESMO potencial elétrico.

Por quê? Porque choque acontece quando há diferença de potencial entre dois pontos que você toca ao mesmo tempo. Se a escada e o piso estiverem no mesmo potencial, não há "degrau de tensão" entre eles, e a corrente não atravessa o corpo. É um detalhe técnico que separa uma piscina segura de uma armadilha silenciosa.

Resumo prático Ponto Pool

Memorize o quarteto: 12V na luz, DR de 30 mA em tudo, aterramento de todo metal, e equipotencialização ao redor da piscina. Se a sua instalação tem os quatro, você está dentro do espírito da NBR 5410. Se falta qualquer um, há um risco real — e barato de corrigir antes que vire acidente.

Tudo isso é serviço de eletricista habilitado, não de "marido faz tudo". Use a calculadora de condutores pra ter uma ideia da bitola dos cabos e leve esse guia pro profissional que for instalar — assim você conversa de igual pra igual e confere se ele está respeitando as proteções.
